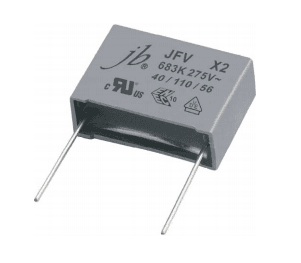

Помехоподавляющие конденсаторы X2 JFV (275VAC) от компании Onelec.ru

Компания JB Capacitors выпустила в производство металлизированные полипропиленовые пленочные конденсаторы серии JFV (275VAC) класса X2, предназначенные для работы в сетях переменного тока.

Данные конденсаторы имеют широкий диапазон рабочих температур (-40°C..+110°C), низкий коэффициент рассеивания (tgδ≤0.0010 1KHz), максимальное длительное постоянное рабочее напряжение (при 110°C) 560В DC для 275В AC.

Помехоподавляющие конденсаторы JFV (275VAC) выпускаются в пластиковом корпусе и заливаются эпоксидной смолой. Этим обеспечивается высокая степень защиты X2, что подтверждают сертификаты соответствия VDE, ENEC и UL.

Металлизированные полипропиленовые пленочные конденсаторы Х2 серии JFV (275VAC) доступны для заказа! Все подробности у менеджеров компании.

Спецификация и модели JFV (275VAC)

Основные параметры помехоподавляющих конденсаторов Х2 - JFV (275VAC)

Рабочая температура	-40℃..+110℃
Рабочее переменное напряжение	275VAC
Максимальное длительное постоянное рабочее напряжение (при 110°C)	560В DC для 275В AC
Диапазон емкостей	0.001..2.2μF
Допустимое отклонение емкости	±10% standard
Вариант упаковки	россыпью или в катушках на ленте
Сопротивление изоляции	CR≤0.33 μF, I.R≥15,000MΩ CR>0.33 μF, I.R≥6,000S (MΩ/μF)
Коэффициент рассеивания	tgδ≤0.0010 1KHz
Тестовое напряжение	4.3UR DC /5s
Длина выводов	стандартный 20.0+/-1mm, по запросу

Схема помехоподавляющих конденсаторов Х2 - JFV (275VAC)

Схема металлизированного полипропиленового пленочного конденсатора серии JFV (275VAC)

Мировые аналоги помехоподавляющих конденсаторов JFV (275VAC)
JB Capacitors	Kemet (Acrotronics)	Epcos	Pilkor	Evox Rifa	Vishay	Wima	Iskra	Panasonic
JFV Class X2	R46	B81 130	PCX2 337	PHE 840M	MKP 3382	MP3 X2	KNB 153X	ECQU
(275VAC)		B32921~B32924	PCX2 339	PHE 840E	MKP 3392	MKP X2	KNB 156X	ECQU

Стандарты безопасности конденсаторов X2 серии JFV (275VAC)
	Страна	Стандарт	№	Класс	Диапазон емкости	Рабочее напряжение
VDE	GERMANY	DIN EN 60384-14 (VDE 0565 Teil 1-1)	40035534	X2	0.001 to 2.2μF	275/305/310VAC
ENEC	EUROPE	EN 60384-14; IEC 60384-14.	40035534	X2	0.001 to 2.2μF	275/305/310VAC
cUL, UL	CANADA/U.S.A	UL/IEC 60384-14	E344970	X2	0.001 to 2.2μF	250/275/305/310VAC
