| Срок поставки и цена – по запросу |
| Материал феррита | P2 |

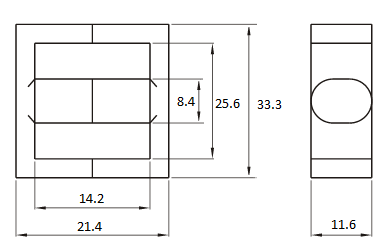

| Высота | 11.6 мм |
| Ширина | 21.4 |
| Коэффициент индуктивного сопротивления (AL) | 3000 нГн |
| Вид сердечника | Ферритовый |
| Вес | 25 г |
| Длина | 33.3 |
| Конфигурация | ED |
| Эффективная длина линий магнитной индукции (Le) | 57.9 мм |
| Эффективный удельный магнитный объем (Ve) | 4887 мм³ |
| Эффективное магнитное сечение (Ae) | 84.4 мм² |
Ш-образные сердечники применяются в трансформаторах DC-DC преобразователей, в строчных трансформаторах и других устройствах с рабочими частотами 1-100 кГц. Позволяют уменьшить индуктивность рассеивания и снизить потери от собственной емкости.
