Срок поставки и цена – по запросу |
Материал феррита | P2 |

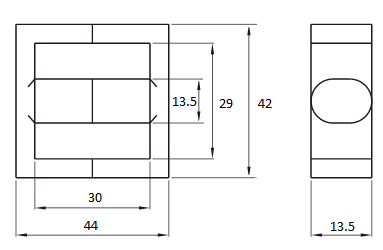

Высота | 13.5 мм |
Ширина | 44 |
Коэффициент индуктивного сопротивления (AL) | 3700 нГн |
Вид сердечника | Ферритовый |
Вес | 85 г |
Длина | 42 |
Конфигурация | ED |
Эффективная длина линий магнитной индукции (Le) | 95.4 мм |
Эффективный удельный магнитный объем (Ve) | 15741 мм³ |
Эффективное магнитное сечение (Ae) | 165 мм² |
Ш-образные сердечники применяются в трансформаторах DC-DC преобразователей, в строчных трансформаторах и других устройствах с рабочими частотами 1-100 кГц. Позволяют уменьшить индуктивность рассеивания и снизить потери от собственной емкости.
