| Срок поставки и цена – по запросу |
| Материал феррита | P2 |

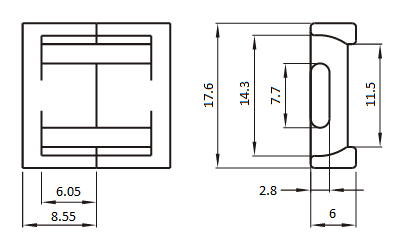

| Высота | 8.55 мм |
| Ширина | 6 |
| Коэффициент индуктивного сопротивления (AL) | 1150 нГн |
| Вид сердечника | Ферритовый |
| Вес | 4.5 г |
| Длина | 17.6 |

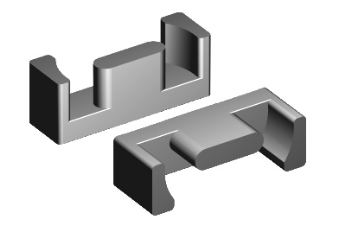

| Конфигурация | EPC |
| Эффективная длина линий магнитной индукции (Le) | 40.2 мм |
| Эффективный удельный магнитный объем (Ve) | 917 мм³ |
| Эффективное магнитное сечение (Ae) | 22.8 мм² |
Ш-образные сердечники применяются в трансформаторах DC-DC преобразователей, в строчных трансформаторах и других устройствах с рабочими частотами 1-100 кГц. Позволяют уменьшить индуктивность рассеивания и снизить потери от собственной емкости.
